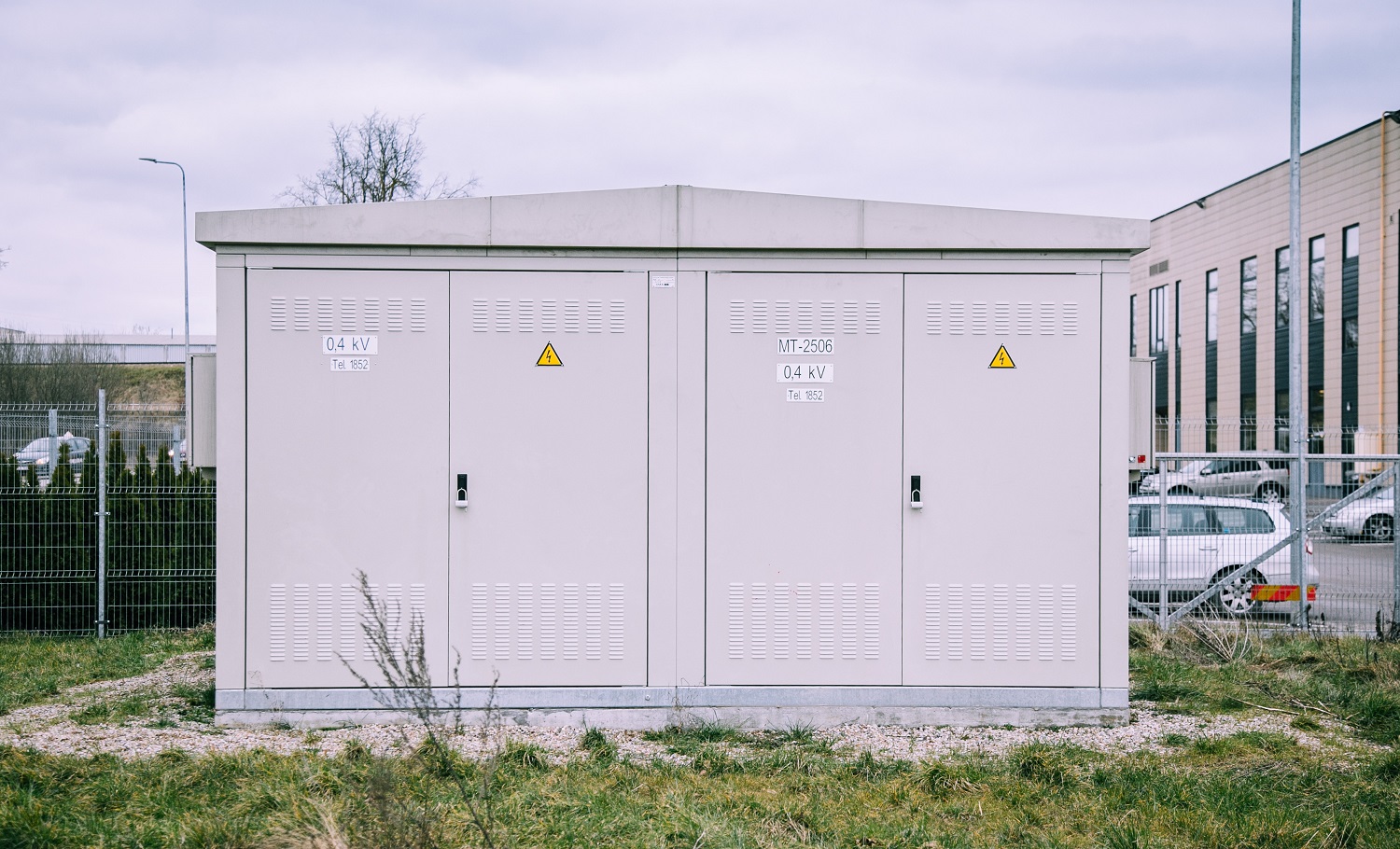

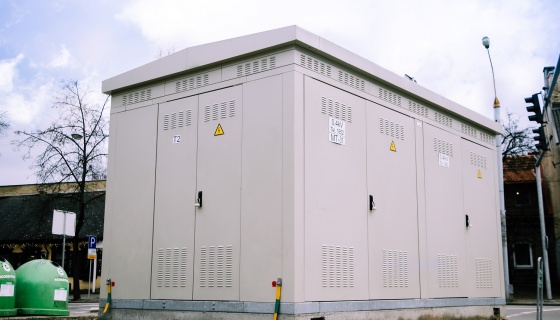

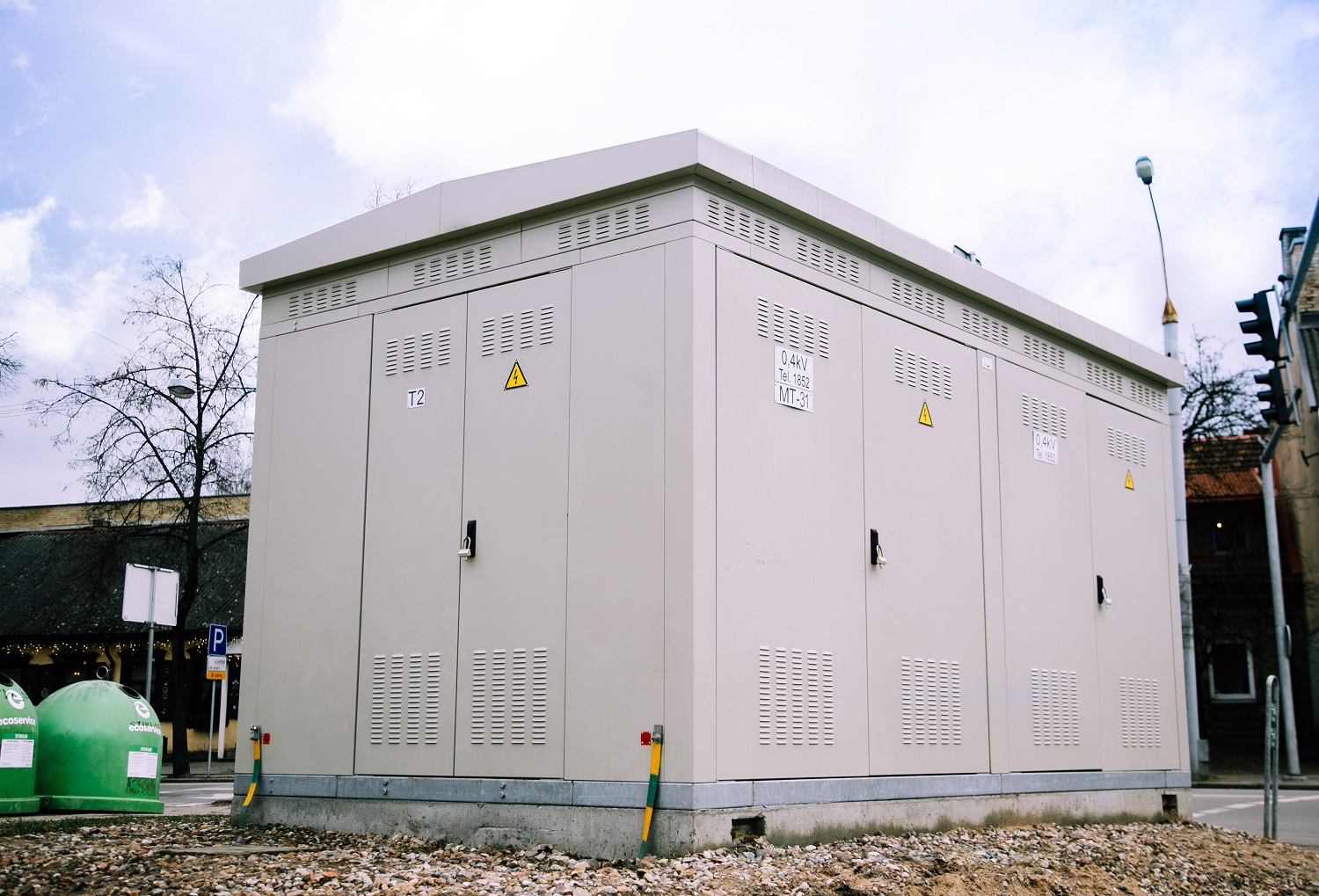

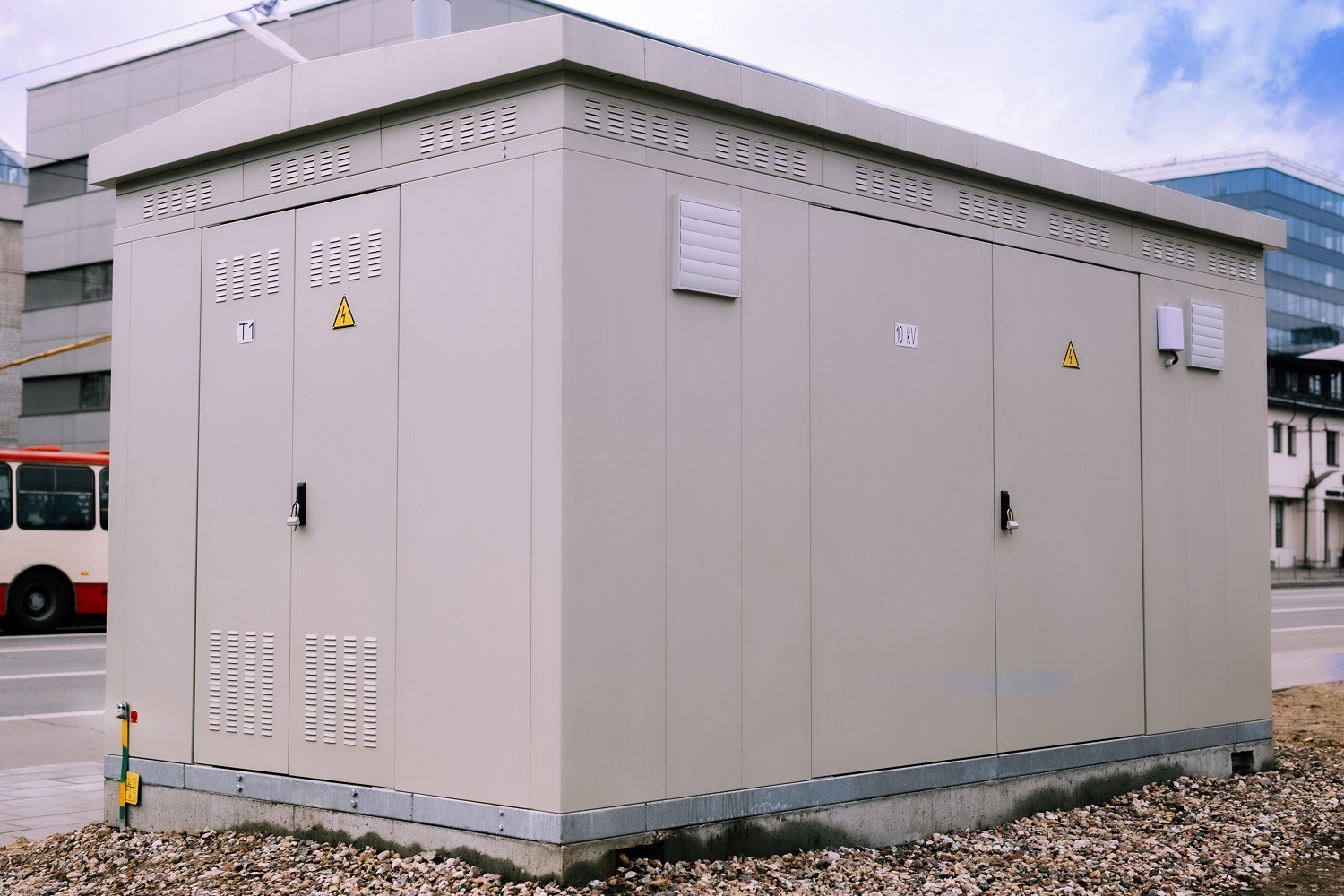

Iki 2x630 kVA galios transformatorinės

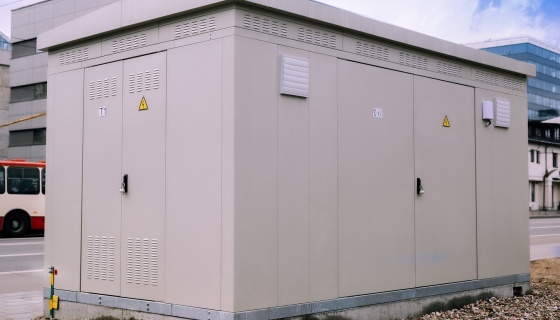

Modulinė tranzitinė transformatorinė skirta vidutinės įtampos ir 50 Hz dažnio trifazės elektros energijos priėmimui, keitimui į žemosios įtampos elektros energiją ir jos skirstymui vartotojams. Modulinė tranzitinė transformatorinė atitinka IEC 62271-202 reikalavimus ir gaminama pagal įmonės standartą, suderintą su AB " ESO ". MT korpusas bei stogas gaminamas iš 2mm plieno lakštų padengtų milteliniai dažais, standartinė spalva RAL-7032. Konstrukcijos rėmo pagrindas pagamintas iš karštai cinkuotų plieno lakštų, kurių storis 4 mm. Modulinė tranzitinė transformatorinė užsakovui pristatoma su gelžbetoniniu pamatu. Galios transformatorių montavimas numatytas per duris.
10kV įtampos skyrius
|
Vardinė įtampa |
10kV |
|
Maksimalioji įtampa |
12kV |
|
Impulsinė bandymo įtampa (1,2/50 ms) |
75kV |
|
Bandymo įtampa (50 Hz, 1 min.) |
28kV |
|
Vardinis dažnis |
50Hz |
|
Tinklo neutralė |
Izoliuota |
|
Galios transformatoriaus apsauga nuo viršįtampių |
1-os klasės viršįtampių ribotuvai |
|
Narvelio aptarnavimas |
Išorinis |
|
Narvelio izoliacija |
Oras, arba SF6 dujos |
|
Narvelio apsaugos laipsnis |
IP2X, IP3X |
|
Šynų vardinė srovė |
630kVA galios transformatoriams |
0,4 kV įtampos skyrius
|
Vardinė įtampa |
420V |
|
Vardinė įrenginių izoliacijos įtampa |
690 V |
|
Š-1 ir Š-2 šynų vardinė srovė |
Ne mažiau kaip 1000 A |
|
Įvadinių komutacinių aparatų skaičius |
2 vnt. |
|
Sekcijinis komutacinis aparatas |
Pagal projektą |
|
Linijinių komutacinių aparatų skaičius |
Pagal projektą |
|
0,4 skyriaus aptarnavimas |
Vienpusis išorinis |
Galios transformatoriaus skyrius
|
Maksimalus galios transformatorius |
Iki 2x630kVA |
|
Galios transformatorių skaičius |
2vnt. |
Kiti techniniai parametrai
|
Aplinkos temperatūra |
-35 …+35 °C |
|
Ventiliacija |
Natūrali |
|
Korpuso apsaugos laipsnis |
IP44 |
|
Pastatymo aukštis virš jūros lygio |
£ 1000 m |
|
Gelžbetoninis pamatas |
Su alyvos surinkimo duobe |
|
SRS skydelis |
1vnt. |
|
Gabaritiniai matmenys be pamato |
Priklausomai nuo MT tipo |

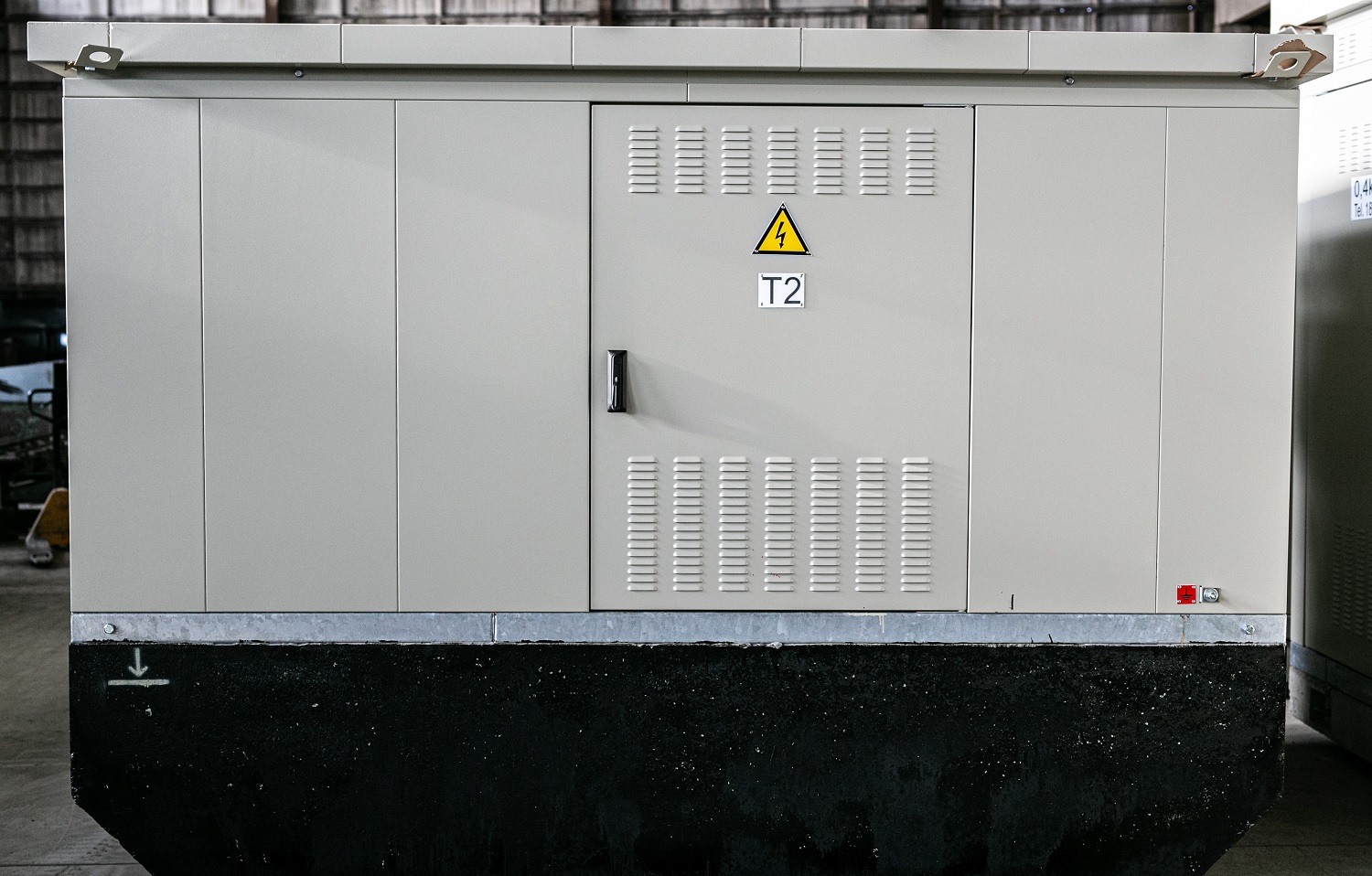

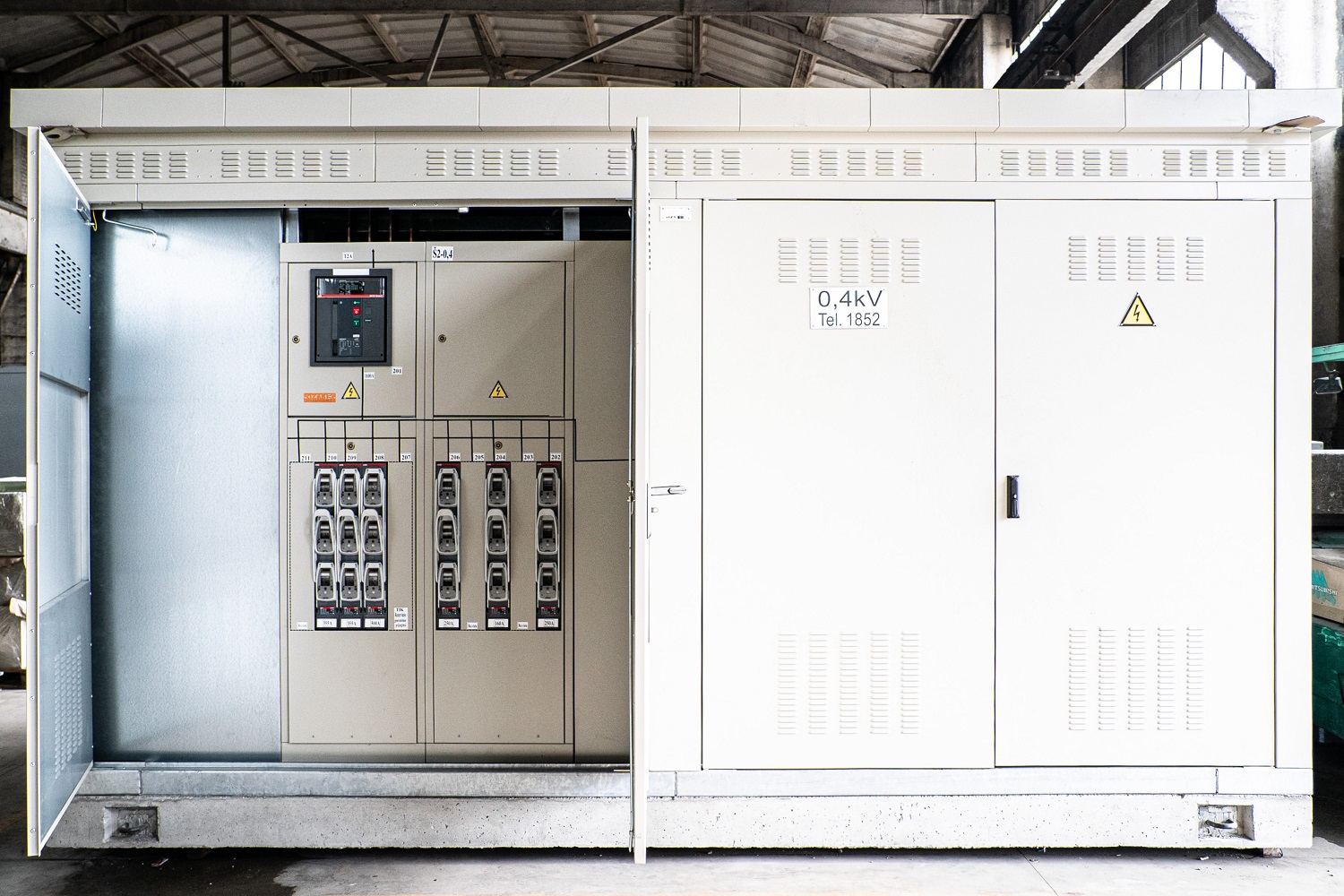

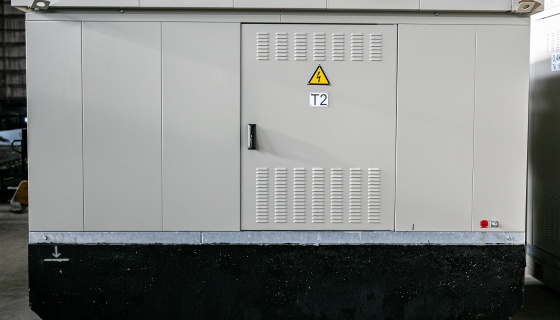

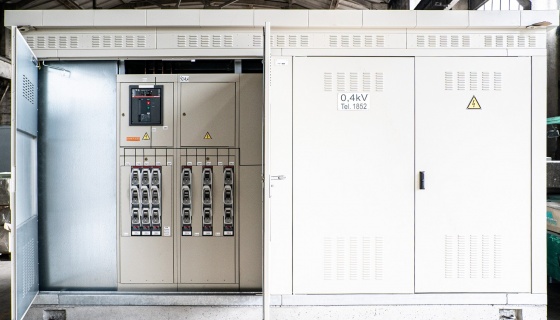

Iki 2x630 kVA galios mažo gabarito transformatorinės

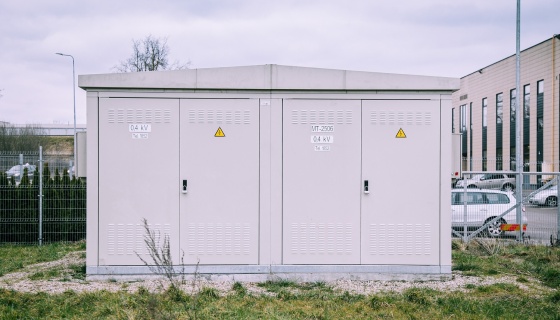

Modulinė tranzitinė mažo gabarito transformatorinė skirta vidutinės įtampos ir 50 Hz dažnio trifazės elektros energijos priėmimui, keitimui į žemosios įtampos elektros energiją ir jos skirstymui vartotojams. Modulinė tranzitinė mažo gabarito transformatorinė atitinka IEC 62271-202 reikalavimus ir gaminama pagal įmonės standartą, suderintą su AB " ESO ". MT korpusas bei stogas gaminamas iš 2mm plieno lakštų padengtų milteliniai dažais, standartinė spalva RAL-7032. Konstrukcijos rėmo pagrindas pagamintas iš karštai cinkuotų plieno lakštų, kurių storis 4 mm. Modulinė tranzitinė mažo gabarito transformatorinė užsakovui pristatoma su dalinai įgilinamu gelžbetoniniu pamatu. Galios transformatorių montavimas numatytas per stogą.
10kV įtampos skyrius
|
Vardinė įtampa |
10kV |
|
Maksimalioji įtampa |
12kV |
|
Impulsinė bandymo įtampa (1,2/50 ms) |
75kV |
|
Bandymo įtampa (50 Hz, 1 min.) |
28kV |
|
Vardinis dažnis |
50Hz |
|
Tinklo neutralė |
Izoliuota |
|
Galios transformatoriaus apsauga nuo viršįtampių |
1-os klasės viršįtampių ribotuvai |
|
Narvelio aptarnavimas |
Išorinis |
|
Narvelio izoliacija |
SF6 dujos |
|
Narvelio apsaugos laipsnis |
IP3X |
|
Šynų vardinė srovė |
630kVA galios transformatoriams |
0,4 kV įtampos skyrius
|
Vardinė įtampa |
420V |
|
Vardinė įrenginių izoliacijos įtampa |
690 V |
|
Š-1 ir Š-2 šynų vardinė srovė |
Ne mažiau kaip 1000 A |
|
Įvadinių komutacinių aparatų skaičius |
2 vnt. |
|
Sekcijinis komutacinis aparatas |
Pagal projektą |
|
Linijinių komutacinių aparatų skaičius |
Pagal projektą |
|
0,4 skyriaus aptarnavimas |
Vienpusis išorinis |
Galios transformatoriaus skyrius
|
Maksimalus galios transformatorius |
Iki 2x630kVA |
|
Galios transformatorių skaičius |
2vnt. |
Kiti techniniai parametrai
|
Aplinkos temperatūra |
-35 …+35 °C |
|
Ventiliacija |
Natūrali |
|
Korpuso apsaugos laipsnis |
IP44 |
|
Pastatymo aukštis virš jūros lygio |
£ 1000 m |
|
Gelžbetoninis pamatas |
Su alyvos surinkimo duobe |
|
SRS skydelis |
1vnt. |
|
Gabaritiniai matmenys be pamato |
h-1670x2800x3200 |
