Karkasinės transformatorinės

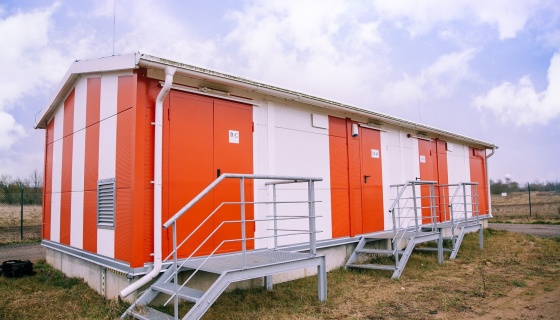

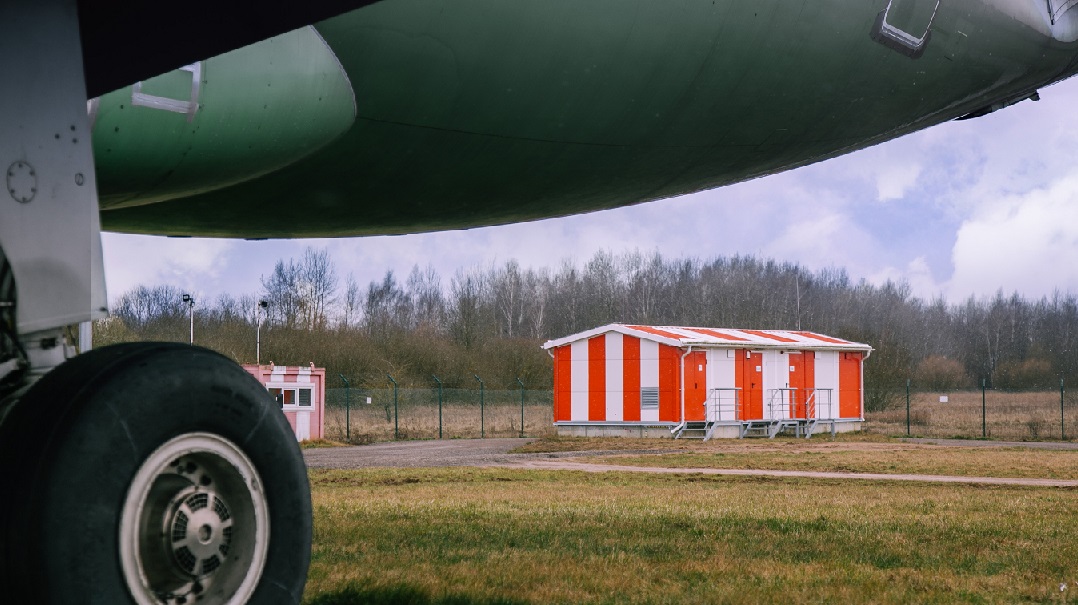

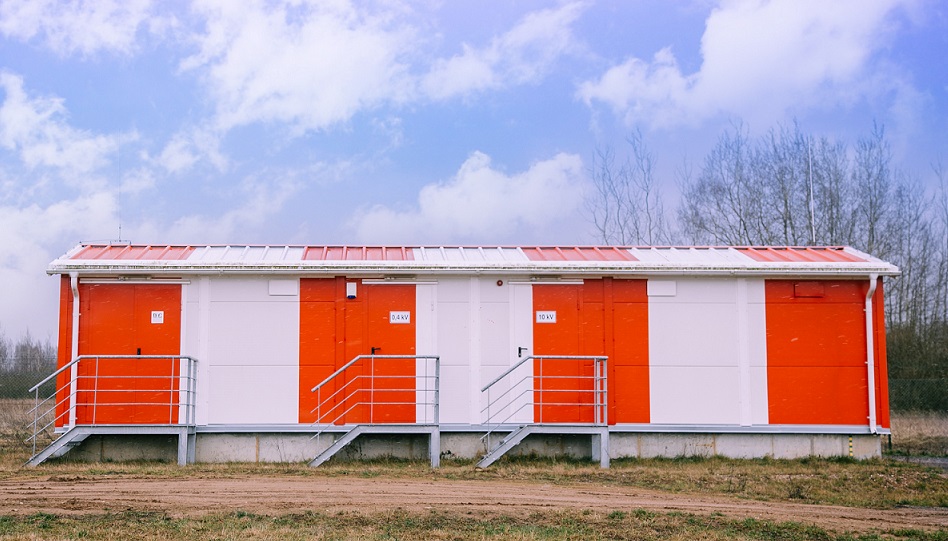

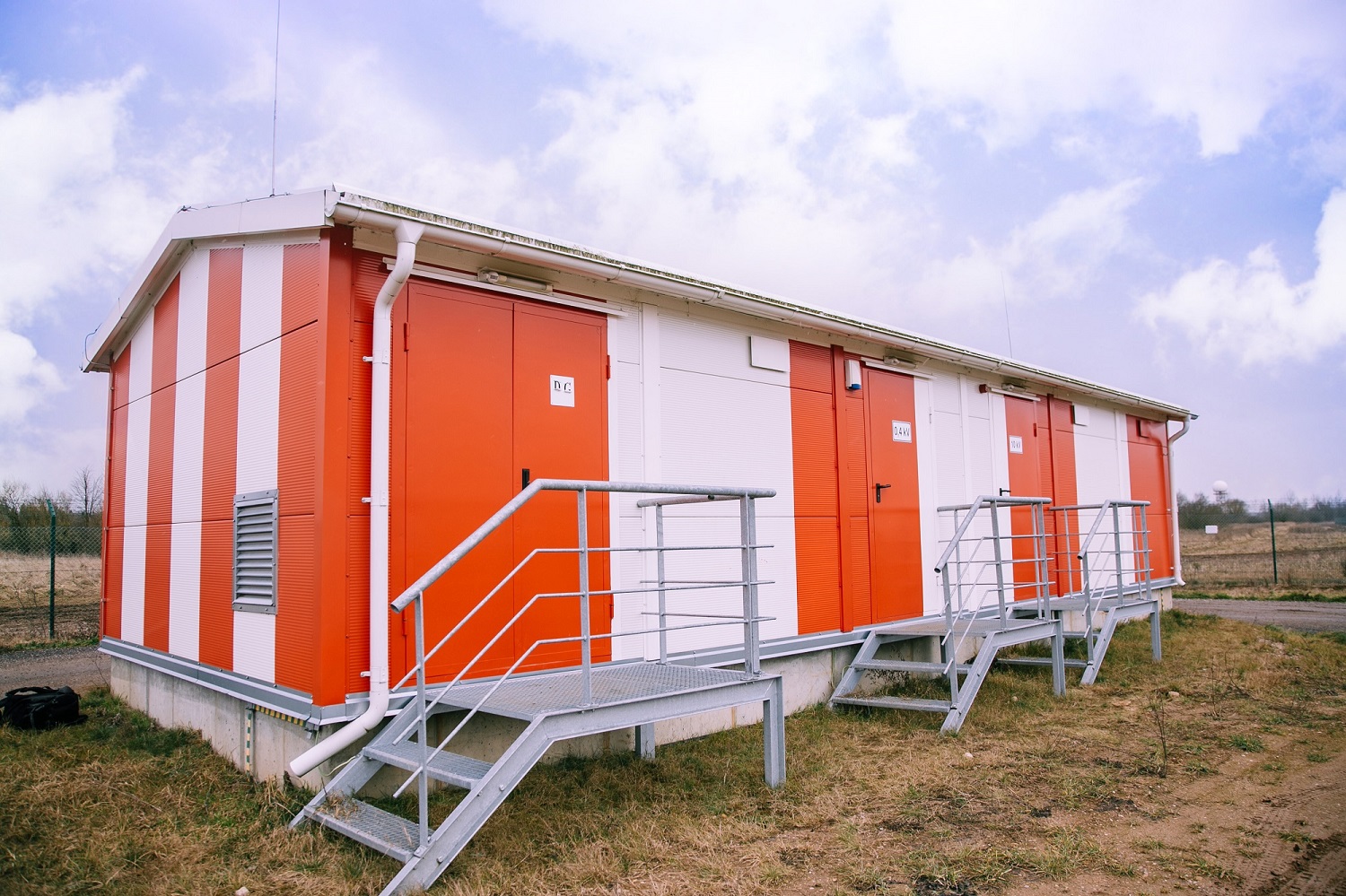

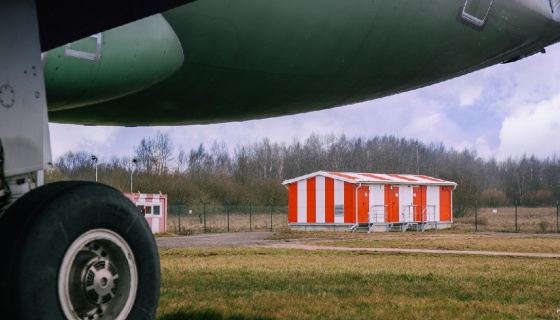

Modulinė karkasinė transformatorinė skirta vidutinės įtampos ir 50 Hz dažnio trifazės elektros energijos priėmimui, keitimui į žemosios įtampos elektros energiją ir jos skirstymui vartotojams. Modulinė tranzitinė transformatorinė atitinka IEC 62271-202 reikalavimus ir gaminama pagal įmonės standartą, suderintą su AB " ESO ". Modulinė karkasinė transformatorinė surenkama iš atskirų modulių. Modulių dydį ir kiekį lengva keisti, todėl šio tipo transformatorinės gali būti pritaikytos ir pagamintos sudėtingiems projektiniams sprendimams.
Modulinės transformatorinės karkasas prie kurio tvirtinamos stogo, sienų ir grindų plokštės sudarytas iš karštai cinkuotų kvadratinių plieninių vamzdžių atitinkančių LST EN 10210 reikalavimus. Įvertinta konstrukcijų savojo svorio, sniego ir vėjo apkrovos. Laikančios plieninės konstrukcijos parinktos pagal LST EN 1993-1-1 reikalavimus. Plieninės laikančiosios konstrukcijos padengtos karšto cinkavimo būdu, arba priešgaisriniais dažais pagal STR 2.01.04 reikalavimus. Pateikiama dažų padengimo ir matavimo ataskaita iš GTC. Modulinė karkasinė transformatorinė į objektą transportuojama atskirais moduliais, kurie tarpusavyje surenkami vietoje pastačius ant paruoštu pamatų.
Pagrindiniai techniniai duomenys
|
Eil. Nr. |
Parametrai |
Parametrų reikšmės |
|
Bendri techniniai duomenys |
||
|
1 |
Gabaritiniai matmenys |
pagal projektą |
|
2 |
Įmonės standartas ĮST 121914345.01:2014 |
Suderintas su ESO |
|
3 |
Modulinė karkasinė transformatorinė gaminama |
IEC 62271-202:206 |
|
4 |
Eksploatacijos sąlygos: Aplinkos temperatūra Vidutinis oro drėgnumas Santykinis oro drėgnumas (trumpalaikis) |
-40....+40°C 50....90% Iki 100% |
|
5 |
Patikimumo klasė |
RC2 |
|
6 |
Atsparumo ugniai laipsnis |
II |
|
7 |
Karkasas prie kurio tvirtinamos stogo, sienų ir grindų plokštės |
Iš karštai cinkuotų kvadratinių vamzdžių pagal LST EN 10327 su išplėtimo galimybe |
|
8 |
Plieno konstrukcijų, plieninių dalių, cinkuotų paviršių atmosferinio koroziškumo kategorija |
C3 |
|
9 |
Stogo ir sienų daugiasluoksnės plokštės |
Plokštės su poliuretano šerdimi pagal LST EN ISO 9001 ir LST EN 15409 |
|
10 |
Sienų ir stogo šilumos perdavimo koeficientas |
Pagal STR 2.01.09:2005 |
|
11 |
Perdanga/ grindų konstrukcija |
Metalinis karkasas iš karštai cinkuotų vamzdžių. Apatinis palaikantysis sluoksnis iš cinkuotos skardos lakštų išklotų 100mm storio akmens vata. Grindų danga- 22mm cemento drožlių plokštė, dažyta. |
|
12 |

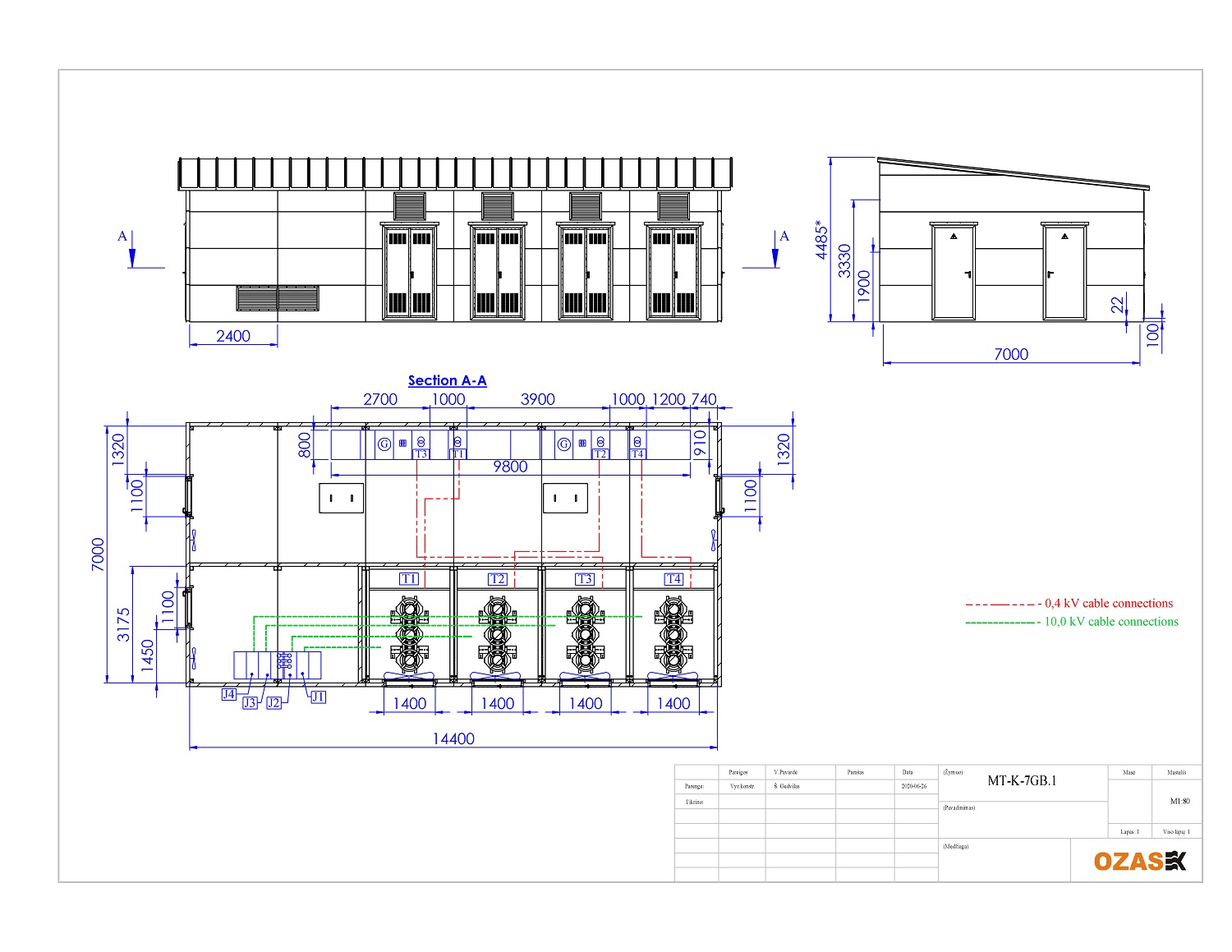

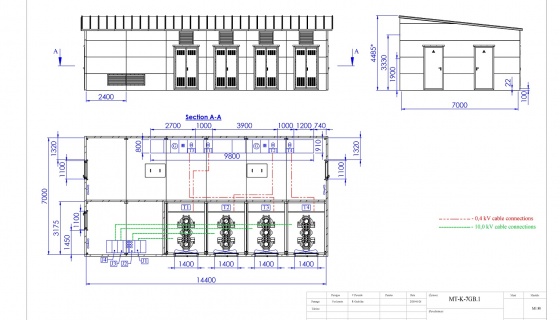

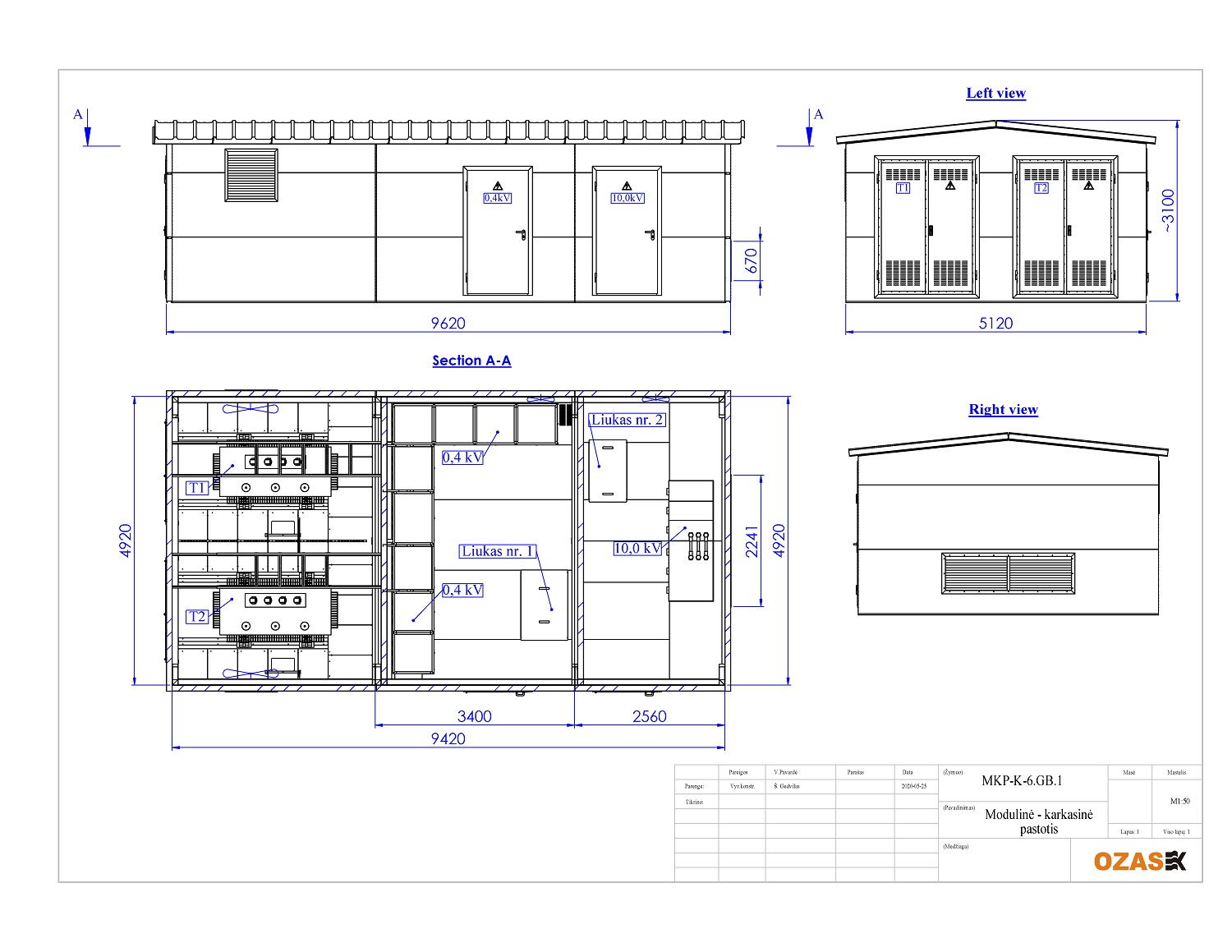

Patalpų išplanavimas pagal projektą |
-10kV uždarosios skirstyklos patalpa -0,4kV skirstyklos/savų reikmių patalpa -10/0,4kV galios transformatorių patalpos |
|
13 |
10kV uždarosios skirstyklos patalpa |
Su trumpo jungimo slėgio išmetimo į statinio išorę kanalu |
|
14 |
10/0,4kV galios transformatorių patalpos |
-raudonos spalvos barjeras ribojantis priėjimą prie galios transformatorių -Priverstinio vėdinimo įrengimai |
|
15 |

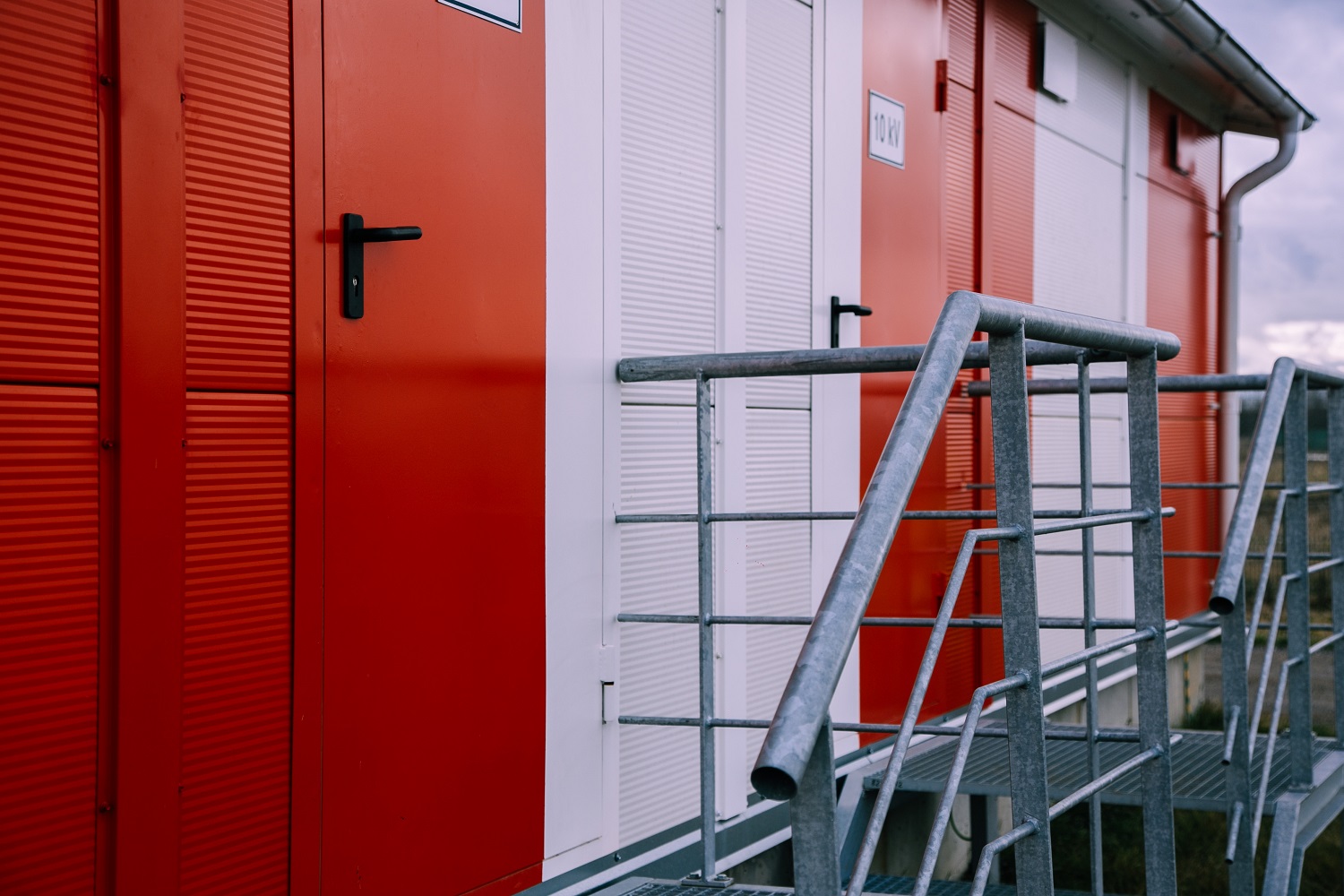

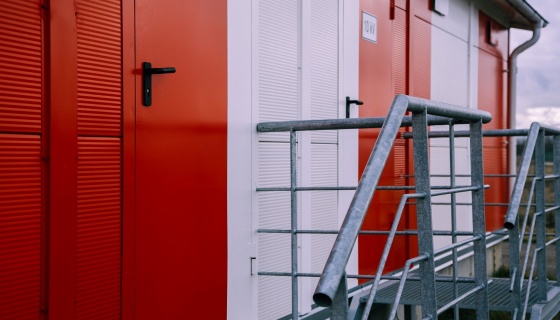

Durys atidaromos į lauką su užraktais pagal ESO tech. reikalavimus |
Uždarųjų skirstyklų durys su iš vidaus momentinio durų atidarymo rankenomis. Transformatorių durys su vėdinimui skirtomis grotelėmis. |
|
16 |
Apšvietimas |
Taip |
|
17 |
Patalpų vėdinimas |
Priverstinis su savaiminio vėdinimo grotelėmis. |
|
18 |
Pamatai |
Pagal projektą (tiekia užsakovas) |
|
21 |
Lietaus nuvedimo sistema |
Plieniniai latakai, lietvamzdžiai, mini stogeliai virš lauko durų. |
|
22 |
Lauko laiptų konstrukcija |
Pagal projektą (tiekia užsakovas) |
|
23 |
Fasado ir stogo dangos spalva |
Pagal projektą |
|
24 |
Metalinių statinio dalių įžeminimas, vidaus įžeminimo kontūras |
Pagal EĮĮT reikalavimus |
|
25 |
Ženklas įspėjantis apie elektros srovės smūgio pavojų |
Pagal EĮET, ant durų iš išorės, bei ant tinklinių pertvarų |
|
26 |
Papildoma įranga |
-Pagal projektą |
